Geologisk kartering och MWD-tolkning
Vi kombinerar kartering av tunnelfronten med MWD-data från borrningen. Tillsammans ger de en sammanhängande bild av bergmassan och ett tydligt underlag för förstärkning och injektering.

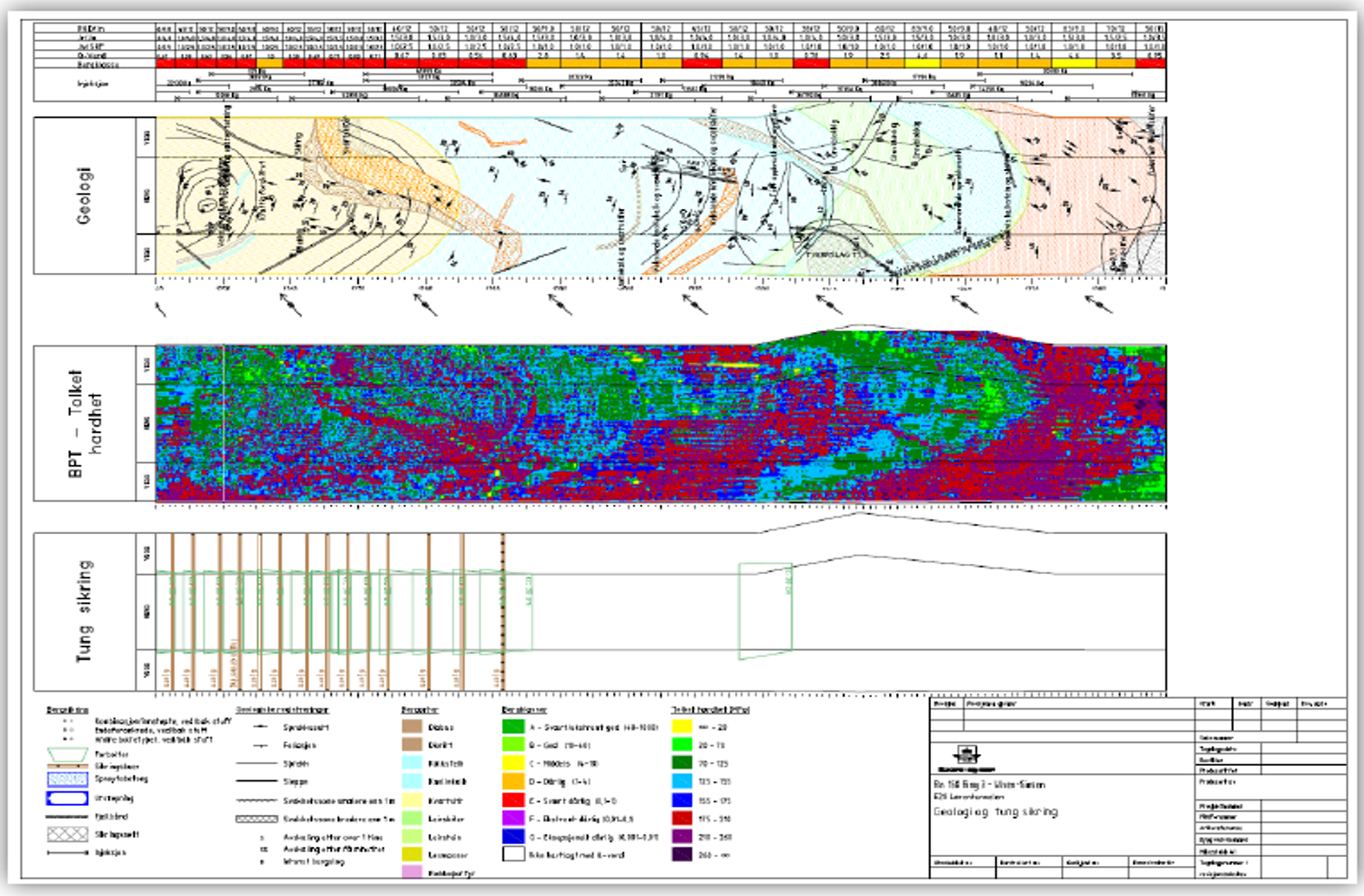

Geologi och tung sikring jämfört med tolkad hårdhet från MWD längs tunnelsträckan. Överst geologisk kartering, i mitten MWD-tolkad hårdhet, nederst utförd tung sikring.
Kartering av bergfront
Systematisk registrering av bergarter, sprickor, svaghetszoner, vattenföring och stabilitet vid varje salva — dokumenterat med bergklass och stödrekommendation.
MWD — tolkad hårdhet
Borrparametrar från salvborrningen tolkas till hårdhet och sprickighet i hela tunnelprofilen, även framför fronten där ingen kartering ännu är möjlig.
Kartering vs MWD
Genom att lägga karteringen mot MWD-tolkningen kalibreras data mot verkligt berg. Avvikelser fångas tidigt och zoner som kräver tung sikring kan planeras i förväg.
Underlag för beslut
Resultatet blir ett spårbart beslutsunderlag för bergförstärkning, injektering, salvlängd och uppföljning enligt observationsmetoden.
Vill du veta mer om hur vi arbetar med kartering och MWD? Kontakta oss.
